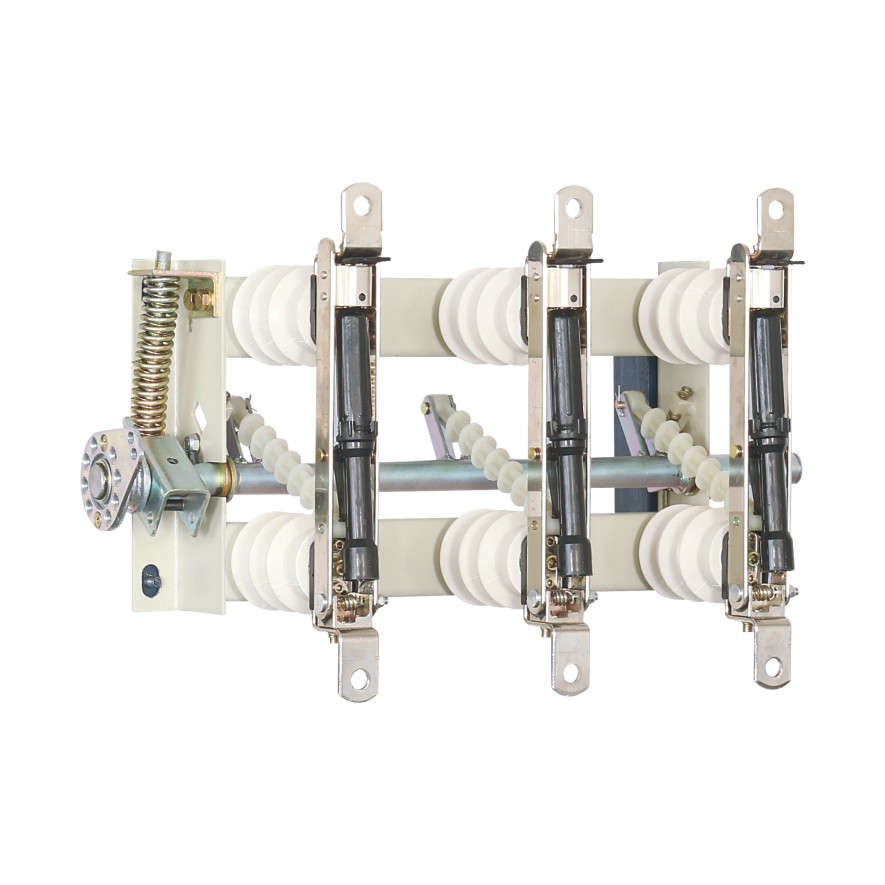

FN5-12(24)型戶內交流高壓負荷開關-熔斷器組合電器是我廠吸收消化國外先進技術，結合我國的供電要求，自行設計研制而成的。該產品經全面型式 實驗和長期的試運行考核、性能達到IEC62271《交流高壓負荷開關-熔斷器組合電器》和GB3804 《3-63kV交流高壓負荷開關》標準要求，與國外同類產品 比較，技術參數已達到同類產品水平，具有體積小、重量輕，可用于環網柜和箱式變電站，廣泛應用于12, 24kV線路的電能分配，并有效地避免了設備的缺相 運行, 可開斷負荷電流、過載電流及短路電流。 本負荷開關配用CS6-1型手動操作機構。 該產品的研制成功填補了國內空白，可實現開關、隔離和接地三工位。
技術參數
FN5-12(24)技術參數 |
|
|
|
額定電壓 | kV | 12 | 24 |
額定電流 | A | 630 | 630 |
額定頻率 | Hz | 50/60 | 50/60 |
額定短路關合電流 | kA Peak. | 63 | 63 |
額定峰值耐受電流 | kA Peak. | 63 | 63 |
短時耐受電流 | kA eff. |
|
|
1秒 |
| 25 | 25 |
3秒 |
| 14 | 14 |
最大開斷電流（連熔斷器使用時） IEC 62271-105(IEC 420 1990-11) | A | 1600 | 900 |
最大熔斷器電流（XRNT 熔斷器） | A | 200 | 200 |
額定短時工頻耐受電壓 50Hz 1 min,: |
|
|
|
- 相間及對地 | kV | 42 | 55 |
- 斷口間 | kV | 48 | 70 |
額定雷電沖擊耐受電壓1.2/50μs |
|
|
|
- 相間及對地 | kV | 75 | 125 |
- 斷口間 | kV | 85 | 145 |
機械壽命 | cycles | 1000 | 2000 |

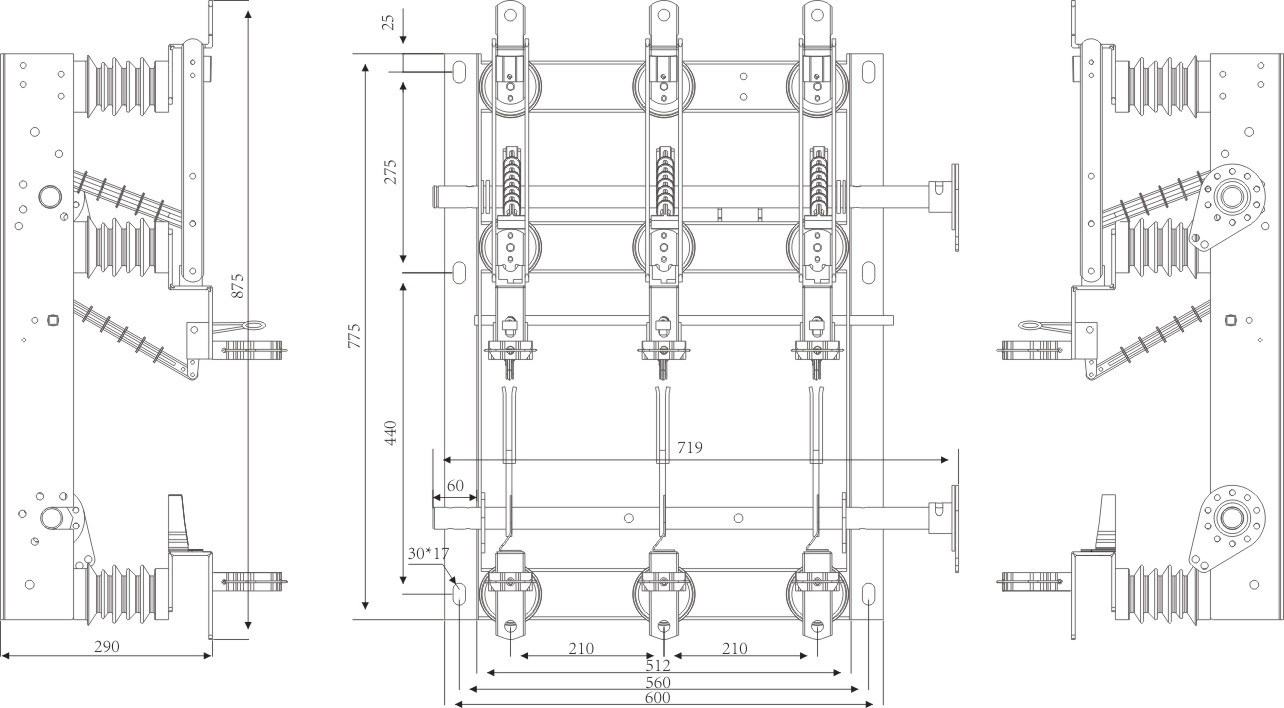

外形尺寸圖
