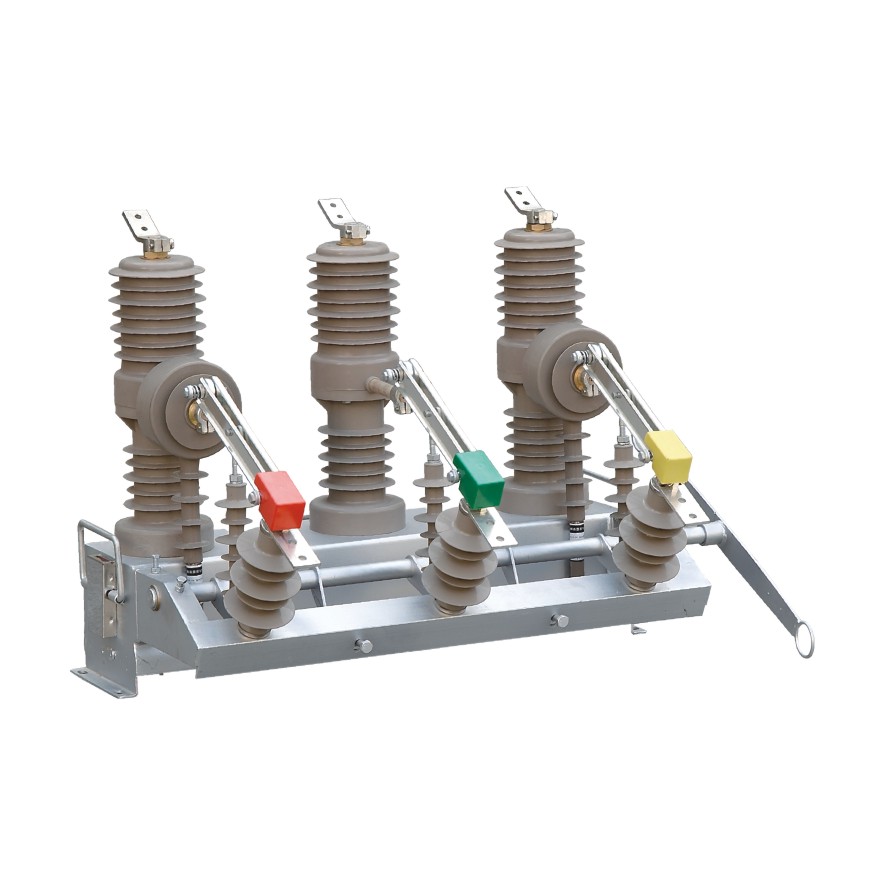

ZW32-12型戶外交流高壓真空斷路器(以下簡稱斷路器)為額定電壓12kV，24kV，40.5kV三相交流50Hz的戶外配電設備。主要用于開斷、關合電力系統 中的負荷電流、過載電流及短路電流。適用于變電站及工礦企業配電系統中作保護和控制之用，及農村電網頻繁操作的場所。 本斷路器具有體積小、重量輕、防凝露、免維護等特點，能適應較惡劣的氣候條件和污穢環境。
技術參數
ZW32技術參數 |
|
|
|
|
額定電壓 | kV | 12 | 24 | 40.5 |
額定頻率 | Hz | 50 | 50 | 50/60 |
額定電流 | A | 630 | 630 | 1250/1600 |
額定短路開斷電流 | kA | 20 | 25 | 25/31.5 |
額定峰值耐受電流(峰值) | KA | 50 | 63 | 63 |
額定短時耐受電流 | kA | 20 | 25 | 63/80 |
額定短路關合電流(峰值) | kA | 50 | 63 | 63/80 |
機械壽命 | 次 Times | 10000 | 10000 | 10000 |
額定短路開斷電流開斷次數 | 次 Times | ≥30 | ≥30 | 30 |
工頻耐受電壓(1min):(濕)(干)相間、對地/斷口 | kV | 42/48 | 52;65/79 | 80 95/95 |
雷電沖擊耐受電壓(峰值)相間、對地/斷口 | kV | 75/85 | 125/145 | 185 |
二次回路1min工頻耐壓 | kV | 2 | 2 | 2 |

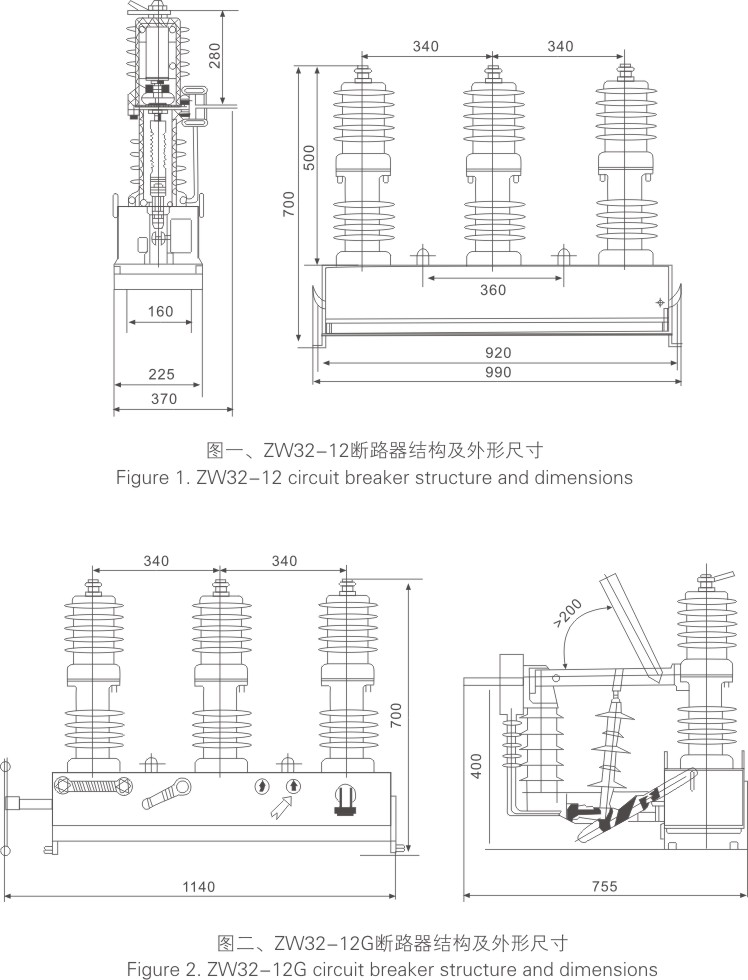

外形尺寸圖
