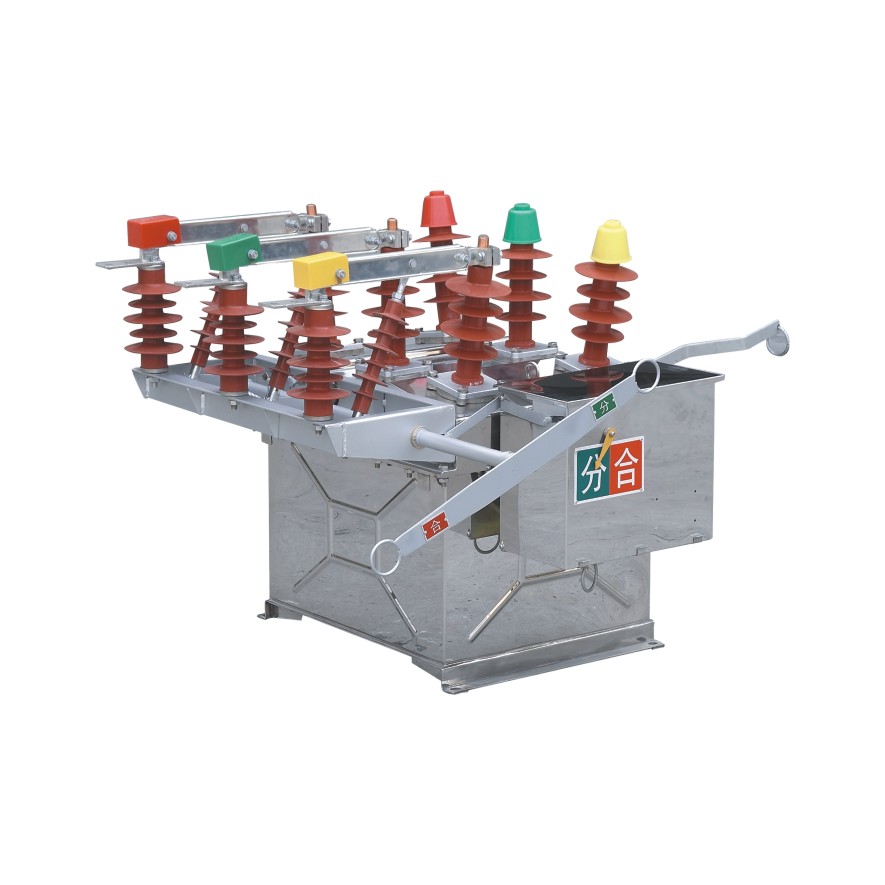

采用真空滅弧室，空氣絕緣，配以電動彈簧操作機構，使得產品滅弧能力強，短路開斷次數多，無火災爆炸危險，操作方便，是一種性能優良，實用性 較強的產品。 本產品總體結構采用三相共箱式，套管進出線，箱體內為干燥空氣，電動彈簧操動機構布置在箱體的側面，可在較嚴酷的環境條件下可靠使用。 本產品真空滅弧室采用陶瓷外殼，杯狀縱磁場觸頭結構，銅鉻觸頭材料，具有優良的開斷和關合短路電流能力。 該產品體積小、重量輕、外型美觀。真空滅弧室和絕緣支持套管設計緊湊，出線導電桿外注硅橡膠，能適應惡劣的氣候條件和污穢環境。
技術參數
ZW8-12技術參數 |
|
額定電壓 | 12kV |
額定電流 | 630A |
工頻耐壓 | 42kV/48kV |
雷電沖擊耐壓(峰值) | 75kV/85kV |
額定短路開斷電流(有效值) ) | 20kA |
額定短路關合電流(峰值) | 50kA |
額定操作順序 | 分-0.3s-合分180s-合分 Score-0.3s-Score180s-Score |
額定短路電流開斷次數 | ≥30次 Times |
機械壽命 | 10000次 Times |
額定操作電壓(合/分閘線圈) | DC220V AC220V |
動、靜觸頭允許磨損厚度 | 3mm |
隔離斷口斷開距離 | >200mm |

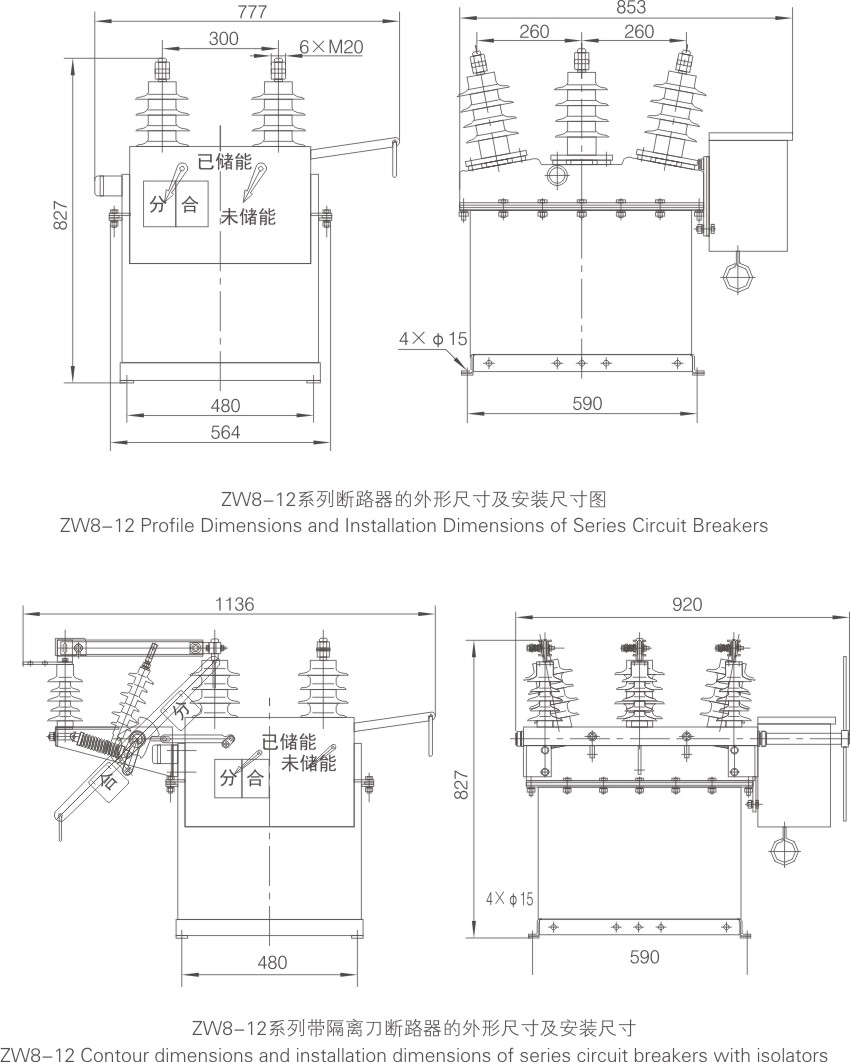

外形尺寸圖
?
