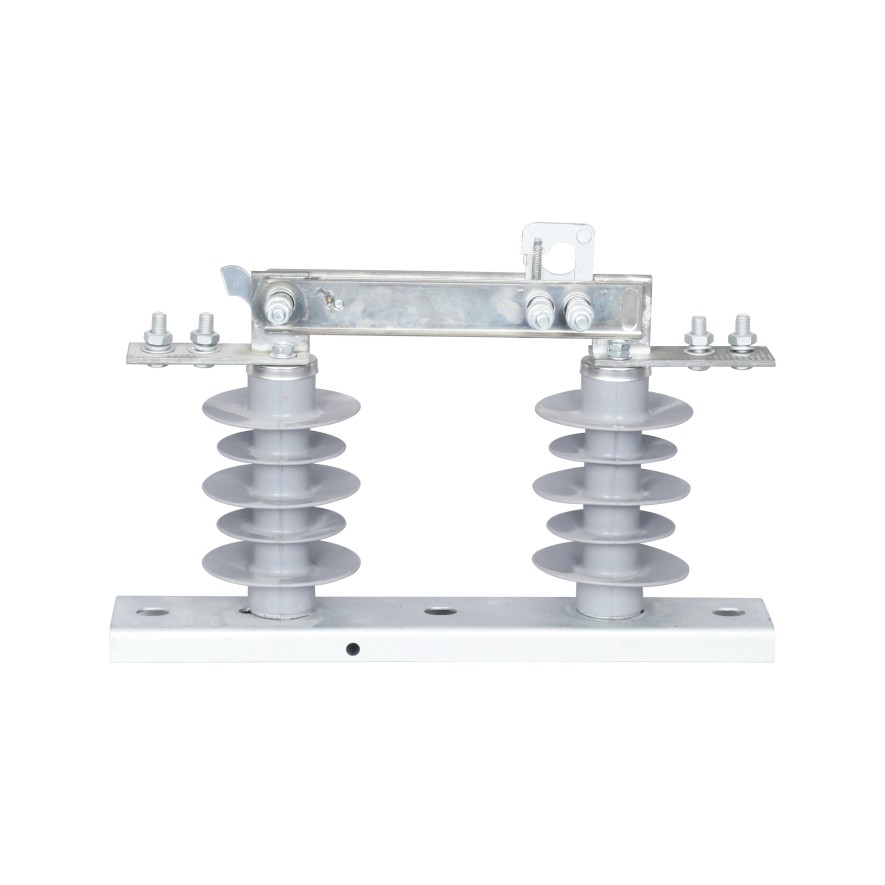

(H)GW9-12系列戶外高壓交流單相隔離開關(以下簡稱“隔離開關”)，供10kV線路在有電壓無負載情況下進行換接，以及對被檢修的高壓母線、斷路器 等電器設備與帶電的高壓線路進行電氣隔離之用。 隔離開關符合GB 1985-2014《高壓交流隔離開關和接地開關》、DL/T486-2010(高壓交流隔離開關和接地開關)等技術標準。
技術參數
(H)GW9-12技術參數 |
|
|
| |
額定頻率 |
| Hz | 50 | |
額定電壓 |
| kV | 12 | |
額定電流 |
| A | 630(250) | |
額定短時耐受電流及持續時間 | kA/s | 20(25)/4 | ||
額定峰值耐受電流 | kA | 50(63) | ||
|
| 相間、對地(干試) | kV/min | 42/1 |
額定短時工頻耐受電壓 |
|
|
|
|
|
| 斷口(干試) | kV/min | 48/1 |
|
| 相間、對地(濕試) | kV/min | 30/1 |
|
| 斷口(濕試) | kV/min | 36/1 |
雷電沖擊耐受電壓 |
| 相間、對地 | kV | 75 |
|
| 斷口 | kV | 85 |
回路電阻 |
| μΩ | ≤80 | |
機械壽命 |
| 次 | 3000 | |
污穢等級 |
|
| e(級) | |
爬電距離 |
| mm | ≥372 | |

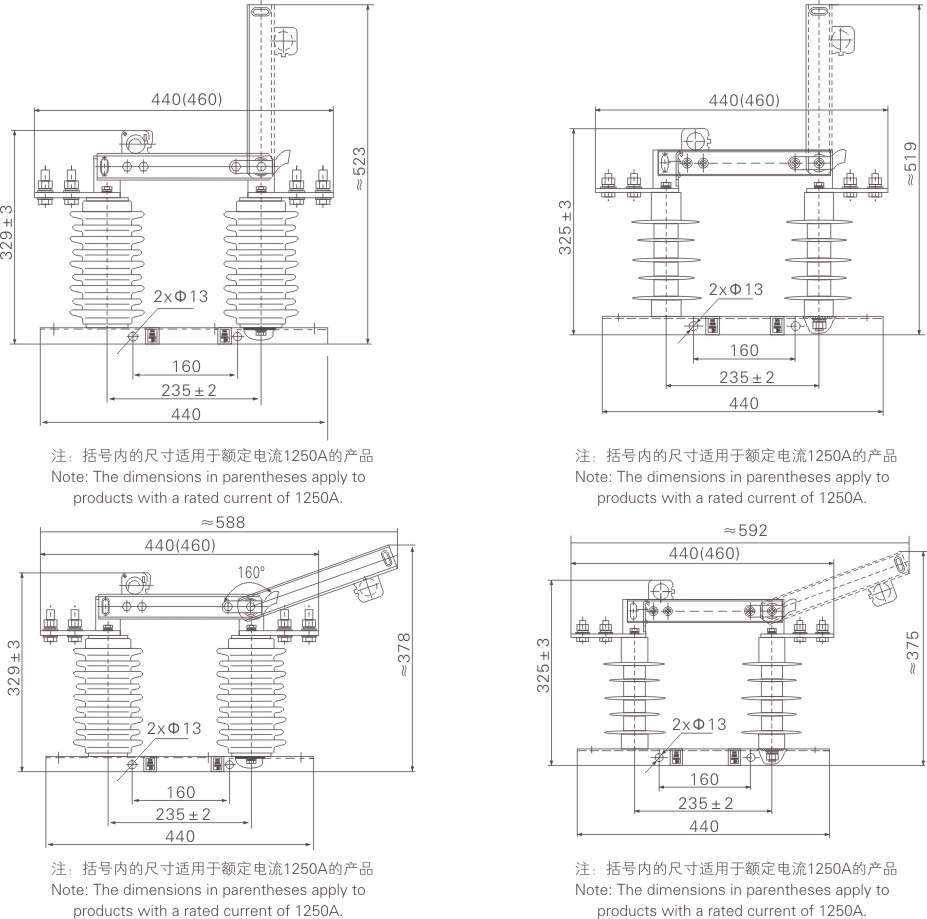

外形尺寸圖
